標準人工有機巖板

• 奧特復合材料巖板

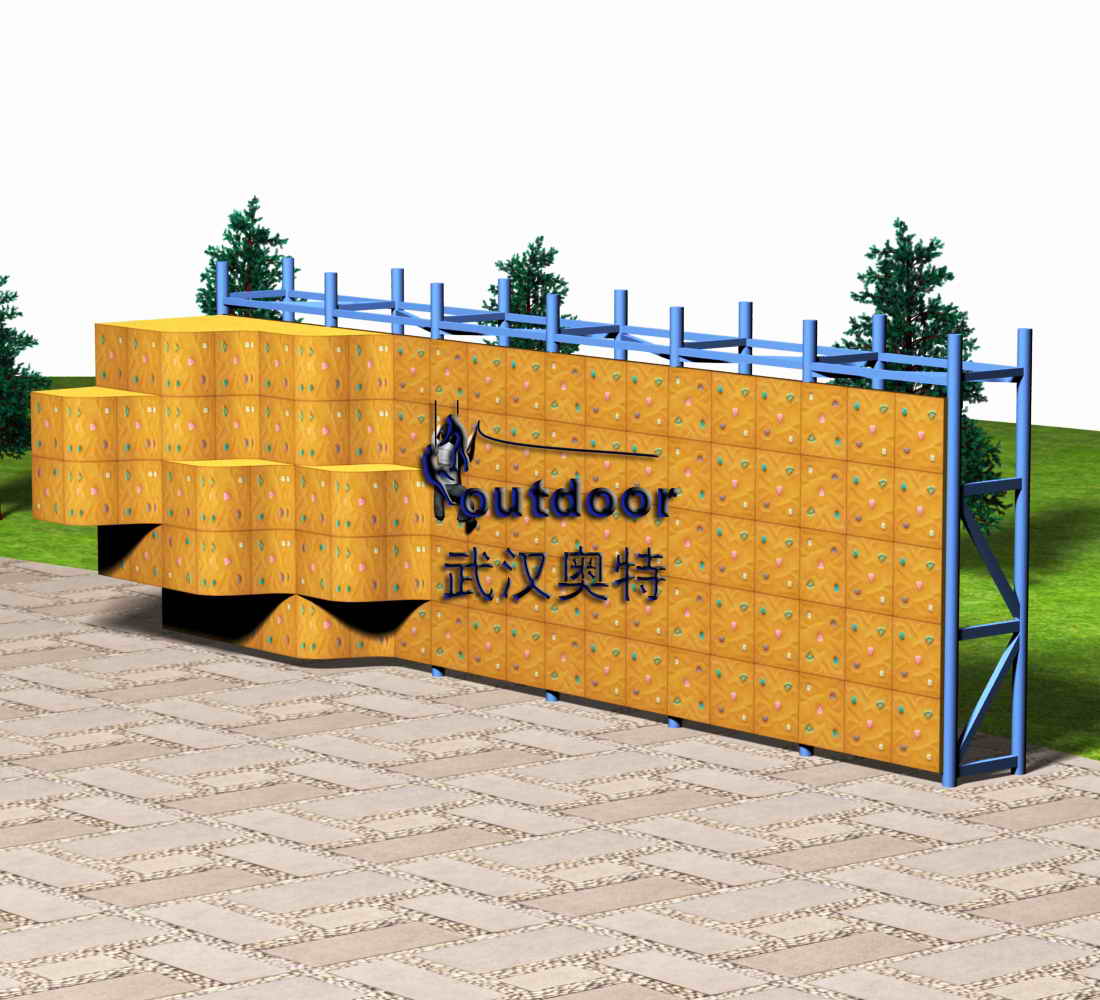

奧特復合材料系列巖板，創作了完善的攀爬效果，立體的形態結構，安裝于人工巖墻上，定會增添更多攀爬樂趣。

奧特巖板包括14款攀爬板，每塊板可提供不同造型：平面板分為A、B、C、D型，內?。幓。?、外?。柣。┖蚐翹型板等。

攀巖板均已嵌好予埋件，有部分用以安裝大、中、小各類款式支點（把手），有的巖壁還設有內嵌式把手，它可增添攀爬的難度，因為每個內嵌式把手和外露式把手一樣，可做不同方位的轉動，亦可互相對換位置，或可換上平面支點，千變?nèi)f化，整幅巖墻的支點均可在短時間內容易的裝卸修改線路。

整板的顏色為褐黃土色，是用復合材料制成的，其重量為17公斤一塊，板的表面顆粒紋理整齊，質地較硬，因此提供較和諧的摩擦力和攀爬觸感。

奧特人工攀巖板的優點

1. 質量較輕，堅固耐用有韌性，表面顏色和諧。
2. 配有內嵌式和外露式把手，其色彩各異。
3. 容易拆下更換或安裝新型態。
4. 同的板型可組合成多種造型，具有完善的防真山巖效果。
5. 容易清理（高壓噴水）。

• 標準規范

本標準規定了人造巖板的品種、規格、技術要求、檢驗方法及驗收規則。

本標準適應人造攀巖板的生產制造和銷售經驗。

• 引用標準

本標準是根據“國家質量監督檢驗中心”檢測的數據為依據，結合本公司生產建造的數座巖場（壁）實際使用效果以及對其巖板進行人工檢測（沖擊、拉伸強度）綜合得出的結果。實踐證明“奧特人造巖板”強度優于進口板，價格低，在造型、規格、制作工藝上也已提高到一定水平，因此，很受專業攀巖和廣大愛好者的歡迎，同時也得到了中國登山協會的肯定，引用標準：

GB3354—82《定向增強拉伸性能實驗方法》

GB/T1449—83《增強彎曲性能的實驗方法》

GB/T3854—83《增強硬度測試方法》

• 產品品種、規格

1. 品種

平面?。好嫔嫌蟹勒鎺r造型，其形狀又分為A、B、C、D型

內弧板（陰?。┍砻娣勒嫔綆r造型，板弧面在內。

外弧板（陽弧）表面防真山巖造型，板弧面在外。

S型板（翹角板）表面防真山巖造型，兩頭略翹起。

1. 規格（單位：mm）



名稱	長度	寬度	厚度	邊厚	角度	重量約kg
平面造型板	905±2	905±2	5-8±1	15-20±1	90°	17
內弧板	905±2	905±2	5-8±1	15-20±1	弧狀	18
外弧板	905±2	905±2	5-8±1	15-20±1	弧狀	18
S型板	905±2	905±2	5-8±1	15-20±1	90°	17
平面板	998±2	998±2	20±1	20±1	90°	15
大型板	2499±2	999±2	6±1	20±1	90°	38

• 技術要求

1. 外觀質量：

手感舒適、摩擦力適中、表面造型有凹凸度，但整體平滑，色澤均勻、孔口規范、棱角齊直、無明顯起邊。

1. 尺寸要求：

符合規格規定，安裝成型后，兩板間隔≤8mm.

1. 強度：
   • 拉伸強度（兆帕）：50-70
   • 沖擊強度（焦耳/c㎡）：10-20
   • 剪切強度（兆帕)：80-100
   • 彎曲強度
2. 耐久性：

在大氣暴露條件下，以正常氣溫和濕度為標準，20年內具有強度仍可保留80％以上，如果采取適當防護措施，可滿足永久性建筑耐久性要求。



• 檢驗方法及規則

1. 外觀質量和尺寸檢驗；

每塊巖板按規定的規格要求逐項檢查。

1. 強度檢驗
   • 拉伸強度檢驗：

按照GB3354-82《定向增強拉伸性能實驗方法》檢測。

• 沖擊強度檢驗：

按照GB1451-83《沖擊韌性試驗方法》檢測。也可采取簡支梁法，懸臂梁法和落錘沖擊法三種方法測試。

• 剪切強度檢驗：

按照GB3355-82《增強縱橫剪刀試驗方法》檢測。

• 彎曲強度檢驗：

按照GB1449-83《增強彎區性能試驗方法》檢驗。

• 耐久性檢查：

可按照國家建材工業局JC349-83《建材抗疲勞性試驗方法》檢測。

• 驗規則：

各項檢查均可采取隨機抽樣法，隨意選取3塊，按以上檢驗方法進行檢測。如不合格，可加倍取樣檢驗。若再不符合規格要求，該批次產品應判為不合格產品。
